Als vertrauenswürdiger Lieferant und Exporteur stellt Xinyang das vorinstallierte Schaltschrankgehäuse mit Montagerückplatte her, um die Komponentenintegration zu rationalisieren, die Erdungszuverlässigkeit zu verbessern und die Inbetriebnahme industrieller Automatisierungssysteme vor Ort zu beschleunigen.
Die herkömmliche Beschaffung von Elektrogehäusen zwingt Installateure vor Ort dazu, verzinkte Rückplatten vor Ort manuell zu messen, zu bohren und zu montieren – was zu längeren Montageverzögerungen, potenzieller Metallgratverunreinigung und Ausrichtungsfehlern führt. Beim Umgang mit SPS-Steuerungen, Wechselrichtern und schweren Leistungsschaltern mit hoher Dichte können sich unverstärkte Rückplatten verformen und so die internen elektrischen Abstände und die Erdungskontinuität beeinträchtigen.
Um diese Integrationsengpässe zu beheben, liefert Xinyang das vorinstallierte Schaltschrankgehäuse mit Montagerückplatte, komplett mit werkseitig montierten, robusten Montageplatten. Unser integriertes Strukturdesign verwendet hochfesten kaltgewalzten Stahl oder korrosionsbeständige SECC-verzinkte Bleche mit einer Dicke von bis zu 4,0 mm und unterstützt umfangreiche elektrische Hardware ohne Durchbiegung. Durch die Vorkonstruktion der Montagelochraster und Erdungsbolzen vor der Oberflächenbearbeitung entfällt die Nachbearbeitung auf der Baustelle, sodass Systemintegratoren elektrische Module sofort nach der Lieferung einbauen können.

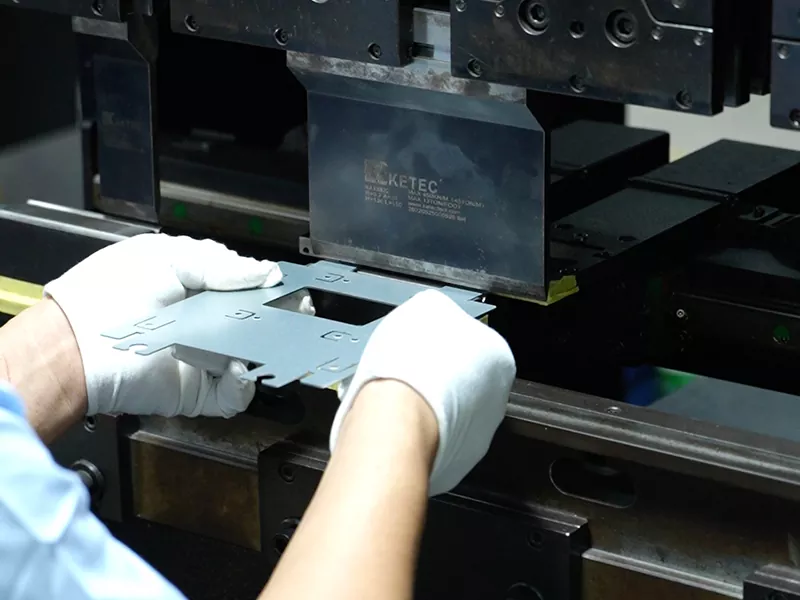

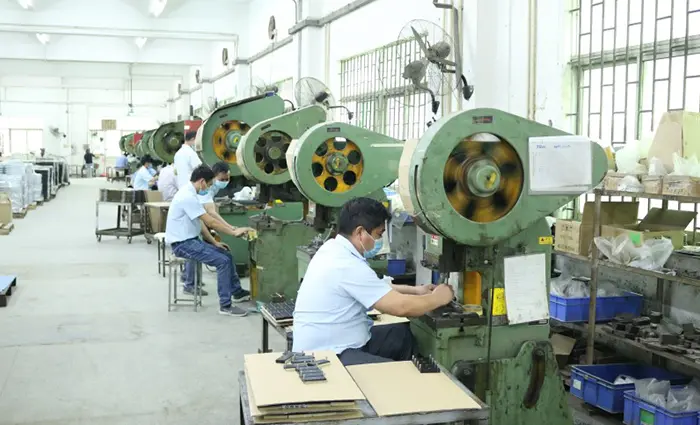

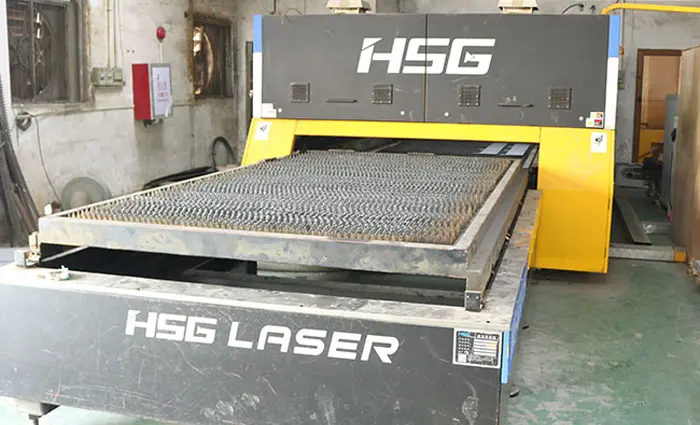

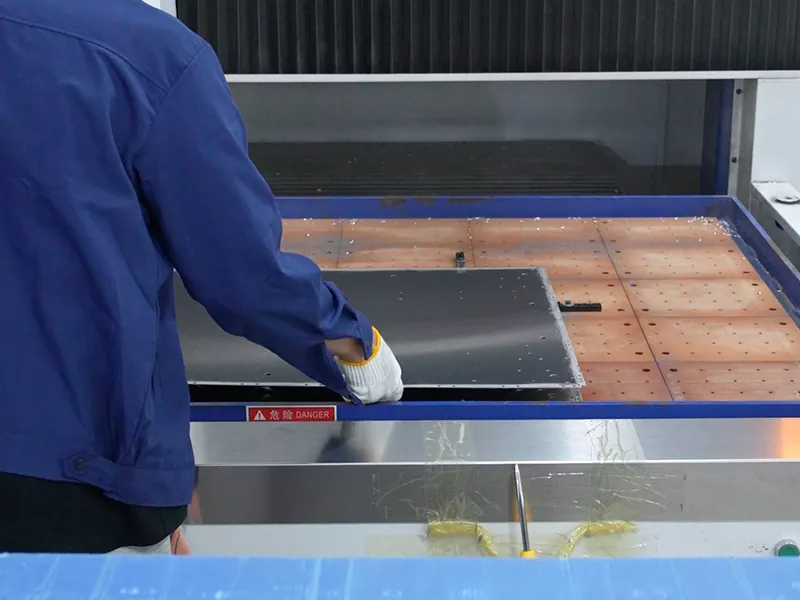

Xinyang nutzt japanische AMADA CNC-Stanzmaschinen, Faserlaserschneider und mehrachsige Biegestationen, um Elektrogehäuse mit hoher Maßgenauigkeit (±0,1 mm Toleranz) gemäß den internationalen Normen IEC 62208 und IEC 60529 zu bauen.
| Technische Bewertungsmetrik | Standard-Werksspezifikation | Kundenspezifische Engineering-Fähigkeit |
|---|---|---|
| Gehäusematerialien | Kaltgewalzter Stahl (SPCC), verzinkter Stahl (SECC), Edelstahl SUS304/316 | Die Blechdicke reicht von 0,8 mm bis 4,0 mm |
| Maximale Blattkapazität | Bearbeitungsmaße bis 1500mm × 3000mm | Kundenspezifische Gehäuse-Grundfläche, Wandmontage- oder Standgeometrie |
| Belastungsstärke der Rückplatte | Verstärkte, hochbelastbare, verzinkte Unterplatten | Vorgebohrte DIN-Schienenmuster, PEM-Gewindebolzen, Gewindelöcher |
| Schutz und Eindringen | Wetterfeste Dichtungen von IP54, IP55 bis IP65; NEMA 12/NEMA 4X-konform | Kontinuierliche Dichtungsstreifen aus flüssigem Polyurethan zum Eingießen vor Ort |
| Oberflächenvorbehandlungen | Korrosionsschutz-Epoxidpulverspray, Elektrophorese | Kundenspezifische RAL-Farben, leitfähige Maskierung, Siebdruck-Schaltpläne |
| Hardware-Zubehör | Hochleistungsscharniere, Mehrpunkt-Stangenverriegelungen, Kupferschienen | Integrierte Kabeleinführungsplatten, Regendächer, Türfeststellarme |
Die elektrische Zuverlässigkeit hängt stark von der thermischen Kontrolle und dem Fehlerschutz ab. In jedem Schaltschrankgehäuse mit vorinstallierter Rückplatte integriert Xinyang vorab gereinigte, unlackierte leitfähige Erdungspunkte und spezielle Montagestellen für Kupferschienen. Dieses strukturelle Design gewährleistet einen direkten Metall-zu-Metall-Kontakt über alle Schalttafeltüren, Seitenwände und internen Rückplatten, verhindert gefährliche statische Aufladung und schützt empfindliche Mikroprozessoren vor elektromagnetischen Störungen (EMI).
Für die Stromverteilung im Freien oder raue Fabrikumgebungen verwenden unsere automatisierten Beschichtungslinien hochbeständige Epoxidpulverbeschichtungen und salzsprühbeständige Vorbehandlungen. Diese Beschichtungen entsprechen vollständig den RoHS- und REACH-Standards und verhindern Rostbildung, chemische Erosion und Oberflächenabplatzungen, selbst in feuchten Umspannwerken oder medizinischen Kontrollräumen.
Mit modularen Montagemöglichkeiten und robustem mechanischen Schutz erfüllen die vorkonfigurierten Gehäuseschalen von Xinyang wichtige Rollen in der modernen industriellen Automatisierung und im Energiesektor:
Für die Bereitstellung einer großen elektrischen Infrastruktur ist ein erfahrener Blechpartner erforderlich, der in der Lage ist, komplexe OEM-Zeichnungsspezifikationen zu bearbeiten:
Ja, jedes vorinstallierte Schaltschrankgehäuse mit Montagerückplatte kann gemäß Ihren CAD-Zeichnungen angepasst werden. Wir können DIN-Schienen-Montagelöcher, Kabelführungsausschnitte, Gewindebolzen und Komponentenfreiraumschlitze vor der Verzinkung der Rückplatte vorstanzen.
Absolut. Über die Rohblechfertigung hinaus unterstützen wir die Vorinstallation von Montageplatten, Türschlössern, Hochleistungsscharnieren, Dichtungen und Erdungsschienen aus Kupfer, um Ihren sekundären Montageaufwand zu reduzieren.
Alle Gehäuse werden einer mehrschichtigen Schutzverpackung unterzogen, einschließlich einer kratzfesten Schutzfolie, stoßabsorbierenden Eckenschützern aus EPE-Schaum und robusten Holzpaletten oder Exportkisten, um Transportschäden während des Seetransports zu vermeiden.
Arbeiten Sie mit Xinyang zusammen, um maßgeschneiderte, hochpräzise Gehäuse herzustellen. Senden Sie noch heute Ihre STEP-, DXF- oder DWG-Zeichnungen an unser Ingenieurteam, um innerhalb von 24 Stunden eine umfassende DFM-Prüfung und ein sofortiges wettbewerbsfähiges Angebot zu erhalten.
Fordern Sie eine DFM-Bewertung und ein Angebot an
